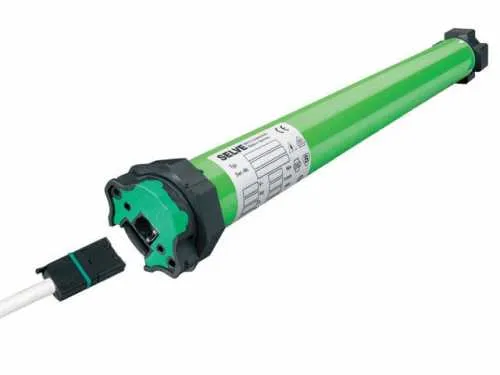

Selve SEL Plus / Baureihe 2
- Beschreibung
- Technische Daten
- Downloads
- Lieferumfang
- Motorlager
- Adapterset
- Informationen zum Hersteller
Es wird bei Bestellung das Nachfolgemodell geliefert.
Die SEL-Antriebe bieten Sicherheit und Flexibilität. Die Rollladenanlage ist bei der Verwendung eines SEL-Plus-Antriebs ideal geschützt. Bei der Erstinstallation legen Sie fest, ob bei der Aufwärtsbewegung immer sanft gegen den Anschlag gefahren wird oder an dem eingestellten Endpunkt abgeschaltet wird. Die Endlageneinstellung erfolgt auf Knopfdruck, bei Erstinstallation auch ohne Einstellschalter. Weitere Vorteile der Selve SEL Antriebe sind z.B. der Überlastschutz in der AUF-Richtung und die Hinderniserkennung in AB-Richtung mit Reversierung. Durch diese Hinderniserkennung ist es möglich beim Umbau die alten flexiblen Wellenanbindungen weiter zu verwenden. In der Bedienungsanleitung finden sie weitere Informationen über diese Antriebe.
Die SEL-Antriebe bieten Sicherheit und Flexibilität. Die Rollladenanlage ist bei der Verwendung eines SEL-Plus-Antriebs ideal geschützt. Bei der Erstinstallation legen Sie fest, ob bei der Aufwärtsbewegung immer sanft gegen den Anschlag gefahren wird oder an dem eingestellten Endpunkt abgeschaltet wird. Die Endlageneinstellung erfolgt auf Knopfdruck, bei Erstinstallation auch ohne Einstellschalter. Weitere Vorteile der Selve SEL Antriebe sind z.B. der Überlastschutz in der AUF-Richtung und die Hinderniserkennung in AB-Richtung mit Reversierung. Durch diese Hinderniserkennung ist es möglich beim Umbau die alten flexiblen Wellenanbindungen weiter zu verwenden. In der Bedienungsanleitung finden sie weitere Informationen über diese Antriebe.
Aus SEL Plus wird SE Pro
Der Antrieb SEL Plus wird ab August 2019 nicht mehr produziert. Bei Bestellung dieses Antriebes SEL Plus bekommen Sie den SE Pro Antrieb geliefert. Dieser ist die Weiterentwicklung des SEL Plus Antriebes und hat alle gewohnten Funktionen sowie Zusatzfunktionen. Diese können sie in der Produktbeschreibung des SE Pro nachlesen.
Produktmerkmale SEL Plus Antriebe |
---|

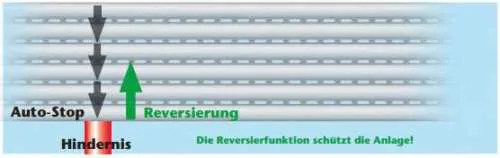

Hinderniserkennung in AB-Richtung mit Reversierung (Freifahren des Hindernisses) |
6 Nm Version ideal für schmale Fenster (nur 399 mm Gesamtlänge) |
Leichte Einstellbarkeit des Antriebs über die vieradrige Anschlussleitung ohne den Rollladenkasten öffnen zu müssen |
Überlastschutz in AUF-Richtung (z. B. Abschalten bei festgefrorenem Rollladen) |
Parallelschaltung mehrerer SELVE-Elektronik-Antriebe ohne zusätzliche Schaltelemente möglich |
Leichtes Anpassen an alle herkömmlichen Rollladenwellen durch ein perfektes Adaptersystem |
Automatische Drehrichtungszuordnung |
Sanftes Anlaufen unter den Rollladenkasten mit automatischer Endlastung (wenn oberer Anschlag vorhanden) |
Behanglängenausgleich - Kein Nachstellen der Endlagen (nur wenn oberer Anschlag vorhanden) |
Automatischer Längenausgleich (Kein Nachstellen des Rollladens nach Dehnung notwendig) |
steckbare Anschlussleitung (Der 50 Nm Motor hat eine feste 3 m Anschlussleitung, den Antrieb finden sie hier.) |
Positionsabschaltung - Feste Endlage oben und unten einstellbar (nur mit Einstellschalter) |
Elektrische Daten | ||||
---|---|---|---|---|
Motortyp | Drehmoment | Art. Nr.: | Stromaufnahme | Leistungsaufnahme |
Selve SEL Plus 2/6 S | 6 Nm | 384420 | 0,38 A | 88 Watt |
Selve SEL Plus 2/7 | 7 Nm | 382420 | 0,41 A | 95 Watt |
Selve SEL Plus 2/10 | 10 Nm | 382440 | 0,45 A | 105 Watt |
Selve SEL Plus 2/15 | 15 Nm | 382450 | 0,66 A | 152 Watt |
Selve SEL Plus 2/20 | 20 Nm | 382460 | 0,75 A | 172 Watt |
Selve SEL Plus 2/30 | 30 Nm | 382470 | 0,95 A | 220 Watt |
Selve SEL Plus 2/40 | 40 Nm | 382480 | 1,50 A | 345 Watt |
Selve SEL Plus 2/50 | 50 Nm | 382593 | 1,50 A | 345 Watt |
|
|
|
|
|
Drehmoment | Geschwindigkeit | Angehobenes Gewicht bei 1,5 m Rollladenhöhe | Abmessungen | |
6 Nm | 16 U/min | 14 kg | Kurzantrieb 399 mm | |
7 Nm | 17 U/min | 19 kg | 505 mm | |
10 Nm | 17 U/min | 25 kg | 505 mm | |
15 Nm | 17 U/min | 35 kg | 530 mm | |
20 Nm | 17 U/min | 45 kg | 545 mm | |
30 Nm | 17 U/min | 67 kg | 565 mm | |
40 Nm | 17 U/min | 88 kg | 566 mm | |
50 Nm | 12 U/min | 102 kg | 564 mm | |
|
|
|
|
|
Rohrdurchmesser | 45 mm | |||
Stromversorgung | 230/50 V Hz | |||
Schutzart | IP 44 |
bei Standardauswahl |
---|
1 x Selve SE Pro (Drehmoment nach Wahl) |
1 x Steckzapfen, Vierkant, 12 mm |
1 x Anschlusskabel 2,5 Meter (steckbar) |
1 x Bedienungsanleitung |
Motorlager und Adapterset (optional nach Wahl) |
► Typ 3 | ► Typ 4 |
für Aufsatzelemente | für Aufsatzelemente Rund |
Lagerplatte 100 x 100 mm für Kopfkontur |
System Thyssen Innenvierkant 12 mm |
Art. Nr.: 283045 | Art. Nr.: 283081 |
Weitere Motorlager für diese Antriebe finden Sie ► hier.
Adapter-Set Tabellenübersicht als PDF öffnen | |
► Typ 1 |
► Typ 2 |
Mitnehmer = 50,2 mm | Mitnehmer = 57,2 mm |
Art. Nr.: 288026/288219 | Art. Nr.: 288020/288225 |
► Typ 3 |
► Typ 4 |
Mitnehmer = 67 mm | Mitnehmer = 46,6 mm |
Art. Nr.: 288024/288305 | Art. Nr.: 288217 |
► Typ 5 |
► Typ 6 |
Mitnehmer = 46,1 mm | Mitnehmer = 50,5 mm |
Art. Nr.: 288321 | Art. Nr.: 288022/288252 |
► Typ 7 |
► Typ 8 |
Mitnehmer = 63 mm | Mitnehmer = 60,5 mm |
Art. Nr.: 288004/288251 | Art. Nr.: 288028/288309 |
► Typ 9 |
► Typ 10 |
Mitnehmer = 52,5 mm | Mitnehmer = 61,5 mm |
Art. Nr.: 288210/288211 | Art. Nr.: 288212/288213 |
► Typ 11 |
► Typ 12 |
Mitnehmer = 60,2 mm | Mitnehmer = 54,4 mm |
Art. Nr.: 288334/288333 | Art. Nr.: 288346/288347 |
