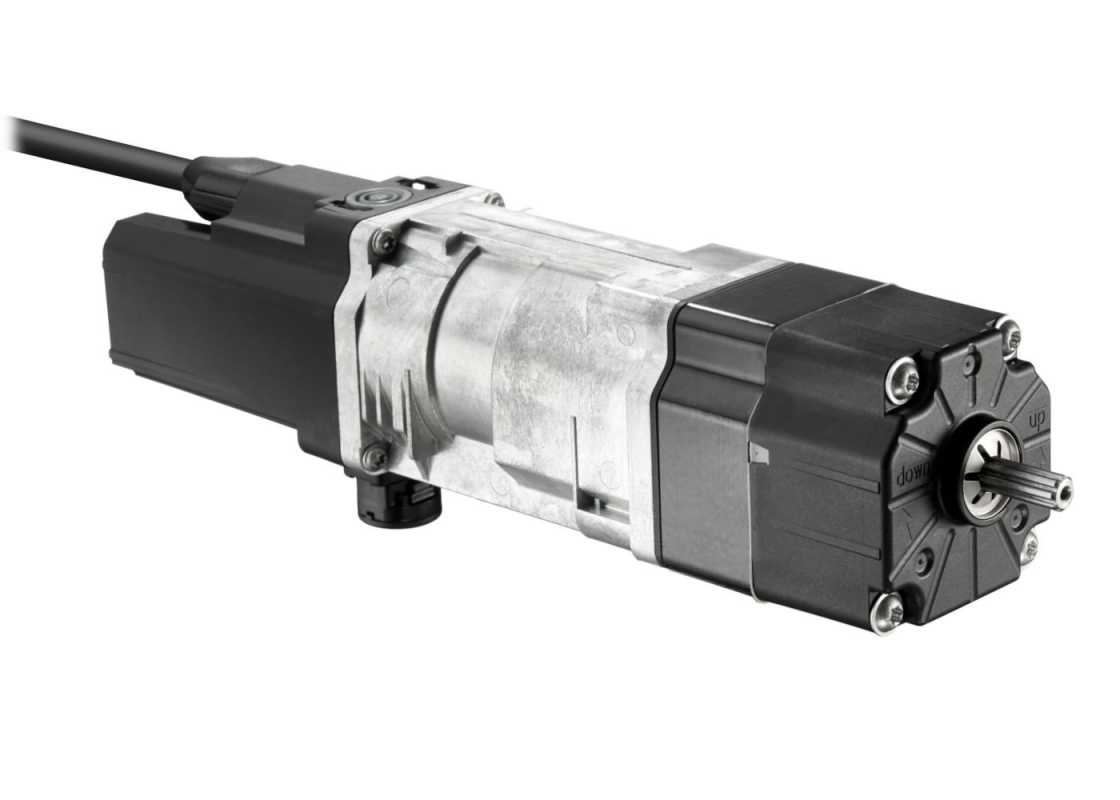

Somfy Antrieb für Raffstoren J4 WT Protect

Name: Somfy Antrieb für Raffstoren J4 WT Protect
Brand: Somfy
Price: 173.10 EUR
Availability: InStock

Art.Nr.:: 1210606
Lieferzeit:: 5-7 Werktage (Ausland abweichend)
Lagerbestand:: Stück
Endabschaltung:: programmierbar

Drehmoment:

Wellenkupplungen:

Hirschmann STAK3:

Somfy | Service Kit | Jalousieantriebe:

173,10 €

inkl. 19% MwSt. zzgl. Versand

Menge

Auf den Merkzettel

Frage zum Produkt

Beschreibung

J4 WT Protect - Antrieb für Raffstoren mit Hinderniserkennung und Festfrierschutz

Der J4 hat ein wartungsfreies Planetengetriebe, mit beidseitige Wellenabgang sowie einen Termoschutzschalter. Im Vergleich zum klassischen mechanischen Antrieb wurden die Vorteile des J4 WT Antriebes, Ferneinstellung der Endlagen, Schaltfühler in beiden Laufrichtungen aktiv, Parallelschaltung, Blockiererkennung, zusätzlich mit 2 neuen Funktionen für den Schutz des Behangs weiterentwickelt.

AUSLIEFERZUSTAND

Der Antrieb wird in der unteren Endlage ausgeliefert und die obere Endlage wird über den Schaltfühler definiert.
Endlagen Anpassungen bauseits werden bequem über Einstellkabel oder wenn vorhanden, über Somfy Funkempfänger für Raffstoren sicher und schnell durchgeführt. Die klassische Druckknöpfe-Betätigung am Motorkopf mit Einhaltung der gewöhnlichen einzuhaltenden Mindestdistanz gehört der Vergangenheit.

ENDSCHALTERKAPAZITÄT

120 (voreingestellt) / 200 (maximal) Wellenumdrehungen von der unteren Endlage startend

EINSTELLUNG ENDLAGEN

obere Endlage: elektronisch einstellbar mit Einstellkabel (Montagekabel) oder mit Soliris Mod/Var Rec Slim RTS B00
untere Endlage: elektronisch einstellbar mit Einstellkabel (Montagekabel) oder mit Soliris Mod/Var Rec Slim RTS B00

LAMELLENNEIGUNG

Die vertikale Positionierung und die Lamellenneigung werden durch 2 getrennte Bewegungen sowohl angefahren als auch zurückgemeldet. Diese Rückmeldung ermöglicht die Speicherung von beliebig vielen Positionen inkl. Lamellenneigung. Diese Positionen können als Szenarien entweder manuell, zeit- oder sensorgesteuert aufgerufen werden. Aufwendige Laufzeiteinstellungen mit externen Funkempfängern für jeden Behang sind nicht notwendig.

SCHALTFÜHLER

Für noch mehr Sicherheit sorgt der Schaltfühler der in beiden Laufrichtungen aktiv ist.

Auswahltabelle - Für die Auswahl welcher Drehmoment benötigt wird

Somfy GmbH
Felix-Wankel-Strasse 50

72108 Rottenburg am Neckar
Deutschland

Tel.: (0 74 72) 930 - 0

https://www.somfy.de
E-Mail: privatkunden_de@somfy.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Bedienungsanleitung

J4 WT Protect 06/24

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
J4 WT Protect 06/24	6 Nm	0,40 A	95 Watt
Motortyp	Geschwindigkeit	Art. Nr.:	Gesamtlänge (L1)
J4 WT Protect 06/24	24 U/min	1210606	296 mm
Stromversorgung:	230/50 V Hz	Betriebsdauer:	4 Minuten
Schutzart:	IP 54	Endschalterbereich:	120-200 Umdrehungen
Anschlusskabel:	0,5 Meter (mit Hirschmann)	Abtreib:	beidseitig

J4 WT Protect 10/24

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
J4 WT Protect 10/24	10 Nm	0,50 A	110 Watt
Motortyp	Geschwindigkeit	Art. Nr.:	Gesamtlänge (L1)
J4 WT Protect 10/24	24 U/min	1210607	301 mm
Stromversorgung:	230/50 V Hz	Betriebsdauer:	4 Minuten
Schutzart:	IP 54	Endschalterbereich:	120-200 Umdrehungen
Anschlusskabel:	0,5 Meter (mit Hirschmann)	Abtreib:	beidseitig

J4 WT Protect 18/24

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
J4 WT Protect 18/24	18 Nm	0,70 A	155 Watt
Motortyp	Geschwindigkeit	Art. Nr.:	Gesamtlänge (L1)
J4 WT Protect 18/24	24 U/min	1210608	331 mm
Stromversorgung:	230/50 V Hz	Betriebsdauer:	4 Minuten
Schutzart:	IP 54	Endschalterbereich:	120-200 Umdrehungen
Anschlusskabel:	0,5 Meter (mit Hirschmann)	Abtreib:	beidseitig

Video

Eingebettetes Video

Hinweis: Dieses eingebettete Video wird von YouTube, LLC, 901 Cherry Ave., San Bruno, CA 94066, USA bereitgestellt.
Beim Abspielen wird eine Verbindung zu den Servern von YouTube hergestellt. Dabei wird YouTube mitgeteilt, welche Seiten Sie besuchen. Wenn Sie in Ihrem YouTube-Account eingeloggt sind, kann YouTube Ihr Surfverhalten Ihnen persönlich zuzuordnen. Dies verhindern Sie, indem Sie sich vorher aus Ihrem YouTube-Account ausloggen.

Wird ein YouTube-Video gestartet, setzt der Anbieter Cookies ein, die Hinweise über das Nutzerverhalten sammeln.

Wer das Speichern von Cookies für das Google-Ads-Programm deaktiviert hat, wird auch beim Anschauen von YouTube-Videos mit keinen solchen Cookies rechnen müssen. YouTube legt aber auch in anderen Cookies nicht-personenbezogene Nutzungsinformationen ab. Möchten Sie dies verhindern, so müssen Sie das Speichern von Cookies im Browser blockieren.

Weitere Informationen zum Datenschutz bei „YouTube“ finden Sie in der Datenschutzerklärung des Anbieters unter: https://www.google.de/intl/de/policies/privacy/

Kupplungen

Wellenadapter	SW	Gesamtlänge	Gewindestift	Artikel-Nummer	Typ (oberes Auswahlfeld)
4 Kant	7 mm	37 mm		9014175	Typ 1
4 Kant	7 mm	37 mm	(M5x5)	9014324	Typ 2
4 Kant	8 mm	42 mm		9014176	Typ 3
4 Kant	10 mm	42 mm		9014178	Typ 4
4 Kant	12 mm	37 mm		9014180	Typ 5
4 Kant	12 mm	37 mm	(M5x5)	9014452	Typ 6
4 Kant	12 mm	37 mm	(M5x16)	9016936	Typ 7
4 Kant	12 mm	29 mm ¹		9014331	Typ 8
4 Kant	12 mm	29 mm ¹		9017328	Typ 9
Hexa	6 mm	42 mm		9014163	Typ 10
Hexa	7 mm	42 mm		9014164	Typ 11
Hexa	8 mm	42 mm		9014165	Typ 12
Hexa	10 mm	42 mm		9014167	Typ 13
Hexa	11 mm	37 mm		9014168	Typ 14
Hexa	12 mm	42 mm		9014169	Typ 15
Hexa	13 mm	42 mm		9014170	Typ 16
Nut	14 x 3,7 mm	37 mm		9014172	Typ 17
Nut	14 x 3,7 mm	37 mm	(M5x5)	9014321	Typ 18
Nut	14 x 60°	42 mm		9014173	Typ 19
Nut	14 x 60°	42 mm	(M5x5)	9017802	Typ 20

¹ = max. bis 10 Nm zu verwenden

Zubehör

Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.

► *Service Kit HD*		► *Service Kit Stoma*
Kopfschiene nach oben offen 57 × 51 mm passend für Systeme von z. B. Hunter Douglas, Reflexa, Roma, Teba, Warema		Kopfschiene nach unten offen 58 × 56 mm passend für Systeme von z. B. Baumann-Hüppe, Bernina, Hella, Lamelcolor, Rau, Stoma

2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene) Art. Nr.: 9000990 2 x Wellenadapter 4-kant 12 mm mit Gewinde M5x5 eingedreht Art. Nr.: 9015452 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242		2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene) Art. Nr.: 9000990 2 x Wellenadapter Nutrohr 14 × 3,7 mm mit Gewinde M5x5 eingedreht Art. Nr.: 9014321 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242

► *Service Kit Schenker*		► *Service Kit Griesser*
Kopfschiene nach unten offen 78 × 67 mm passend für Systeme von z. B. Franciaflex, Model System, Schenker		Kopfschiene nach unten offen 65 × 64 mm passend für System Griesser

2 x J4-Antriebsclipadapter für Kopfschiene 78 × 67 mm Art. Nr.: 9014686 2 x Wellenadapter Nutrohr 14 x 60° mit Gewinde M5x5 eingedreht Art. Nr.: 9017802 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242 1 x J4 Halteklammern innenliegend für Antriebsclipadapter Art. Nr.: 9014218		2 x J4-Antriebsclipadapter für Kopfschiene 65 × 64 mm Art. Nr.: 9014949 2 x Wellenadapter 6-Kant, 11 mm, ohne Gewinde, ohne Gewindestift Art. Nr.: 9014168 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242

► *Hirschmann Kupplung*
für den bauseitigen Stromanschluss

Art. Nr.: 9011808

Lieferumfang

bei Standardauswahl
1 x somfy J4 WT Protect (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (mit Hirschmann STAS3)
1 x aufgeklebte Resonanzsperren und kurzer Schaltfühler
1 x Bedienungsanleitung
Kupplungen und Zubehör (optional nach Wahl)

Dokumente

Komplette Gebrauchsanleitung (4.97 MB) :: Hier finden Sie alle Informationen zur Inbetriebnahme der Somfy J4 WT Protect Jalousieantriebe.
