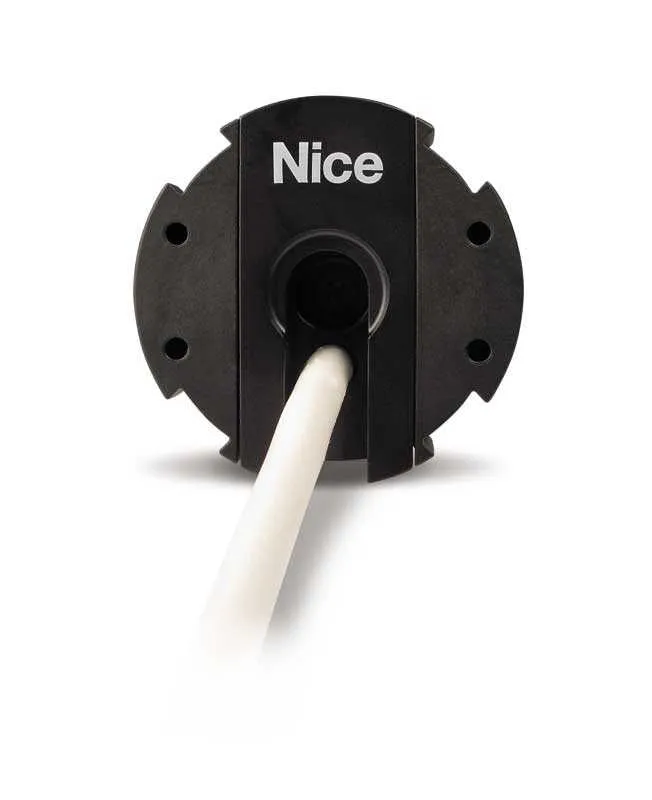

Nice Era Fit MP
Plug and Play Rohrmotor mit elektronischen Endschalter und integriertem Funkempfänger.
Wichtiger Hinweis:

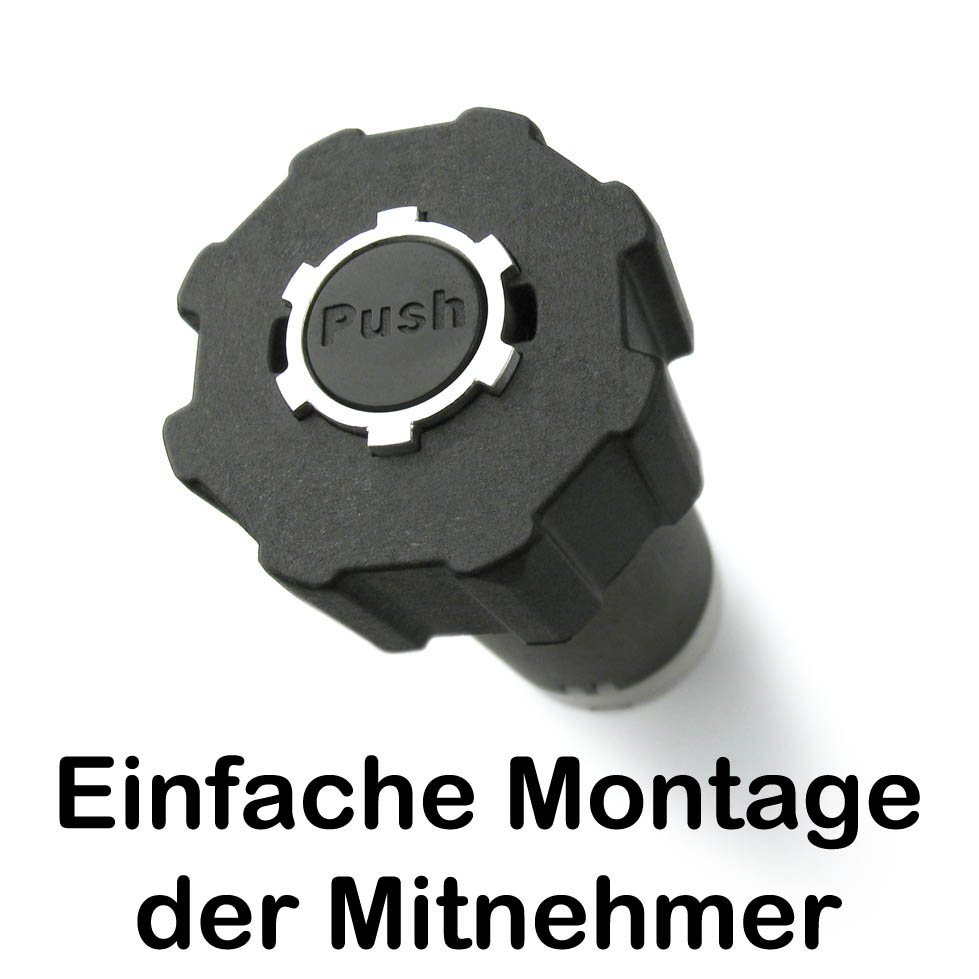

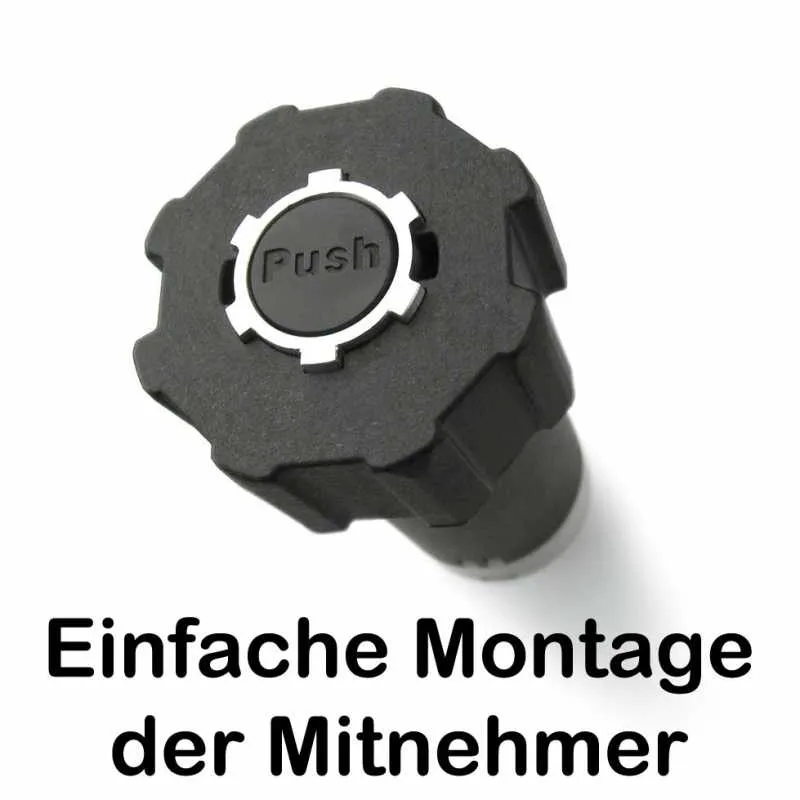

- Beim Austausch eines Rohrmotors der alten Baureihe "NEO" ist ein neues Motorlager sowie neue Adapter und Mitnehmer notwendig.

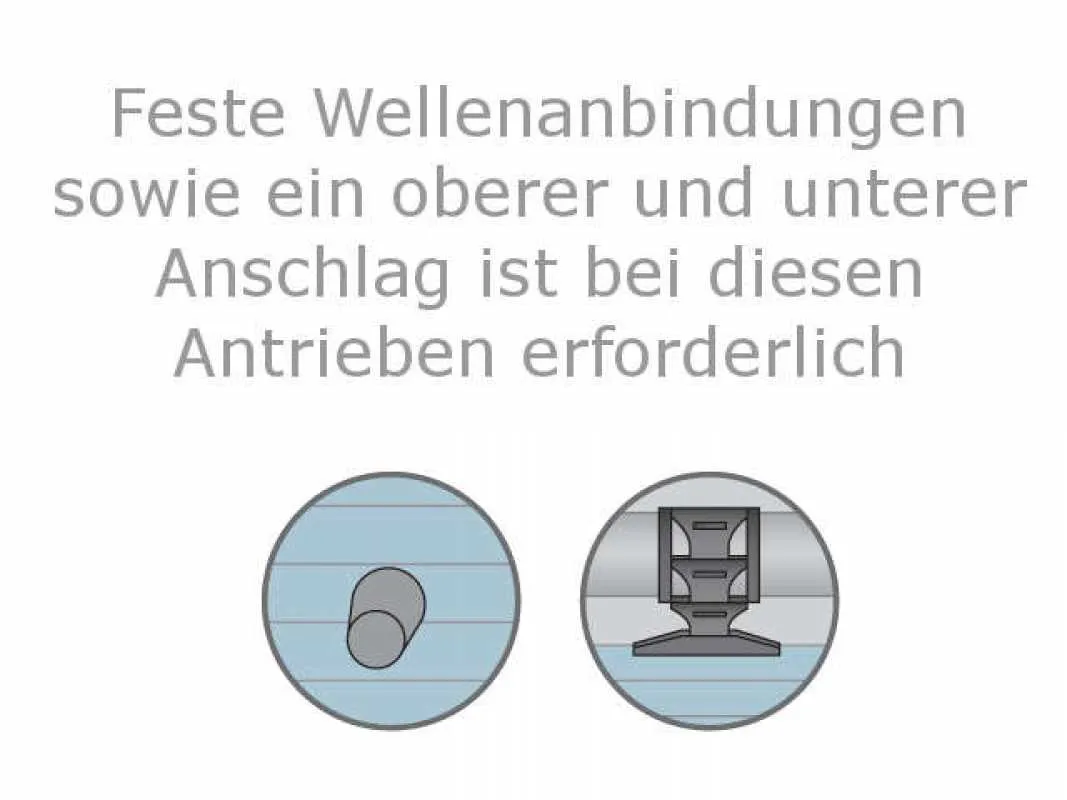

- Für diesen Antrieb sind feste Wellenanbindungen oder Hochschiebesicherungen und Stopper an der Endschiene oder Anschläge in den Führungsschienen erforderlich. Im unteren Bereich muss ein festen Endpunkt z.B. Fensterbank vorhanden sein.
| Produktmerkmale |
|---|
| Ideal für Rollläden. Baugröße M 45 mm. (Hochschiebesicherungen und Stopper erforderlich) |
|
Extrem einfache Installation und Instandhaltung |
|
Keine Programmierung erforderlich dank Plug-And-Play-Installation |
| Exklusive Funktion SMART - MEMO Während der Installation des Rollladens wird jeder beliebige Nice-Sender als Testsender erkannt, ohne den Speichervorgang durchführen zu müssen; um ihn aus dem Speicher zu löschen genügt es den Antrieb vom Strom zu trennen. |
| Maximale Präzision der Rollladenposition dank dynamischer Selbstaktualisierung der Endlagen, mit der das mit der Zeit auftretende Ausdehnen und Zusammenziehen der Struktur ausgeglichen wird. |
| Die Entcoder-Technologie garantiert millimetergenaue Präzision und dauerhafte Beibehaltung der eingestellten Werte auch bei hohen Temperaturen, sowie eine optimale Krafteinwirkung auf den Rollladen. |
| Dank integrierter elektronischer Platine können mehrere Motoren von einem einzigen Bedienelement parallel geschaltet werden, ohne zusätzliche Steuergeräte anschließen zu müssen. |
| Elektrische Daten | |||
|---|---|---|---|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| E Fit MP 517 | 5 Nm | 0,33 A | 75 Watt |
| E Fit MP 817 | 8 Nm | 0,55 A | 120 Watt |
| E Fit MP 1517 | 15 Nm | 0,75 A | 170 Watt |
| E Fit MP 3017 | 30 Nm | 1,10 A | 250 Watt |
|
|
|
|
|
| Drehmoment | Geschwindigkeit | Angehobenes Gewicht (SW60) | Abmessungen |
| 5 Nm | 17 U/min | 9 kg | 426 mm |
| 8 Nm | 17 U/min | 15 kg | 426 mm |
| 15 Nm | 17 U/min | 28 kg | 451 mm |
| 30 Nm | 17 U/min | 56 kg | 486 mm |
|
|
|
|
|
| Rohrdurchmesser | 45 mm | ||
| Stromversorgung | 230/50 V Hz | ||
| Schutzart | IP 44 | ||
Bedienungsanleitung| bei Standardauswahl |
|---|
| 1 x Nice Era Fit MP (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| Kompakthalterung mit Flansch |
Universallager mit Flansch |
 |
 |
| 100 x 100 mm | 100 x 60 mm |
| Art. Nr.: 535.10012 | Art. Nr.: 535.10017 |
|
► Typ 3 |
► Typ 4 |
| Einstellbares Universallager |
Kompakthalterung mit 2 Bohrungen M5 |
 |
 |
| Art. Nr.: 535.10037 | Art. Nr.: 535.10010 |
|
► Typ 1 SW 50 |
► Typ 2 SW 60 |
||
 |
 |
||
| Art. Nr.: 515.05200 | Art. Nr.: 515.06000 |
|
► Typ 3 SW 70 |
► Typ 4 |
|
 |
 |
|
| Art. Nr.: 515.07000 | Art. Nr.: 515.05700 | |
|
► Typ 5 |
► Typ 6 SW 102 |
|
 |
 |
|
| Art. Nr.: 515.06010 | Art. Nr.: 515.01020 | |
