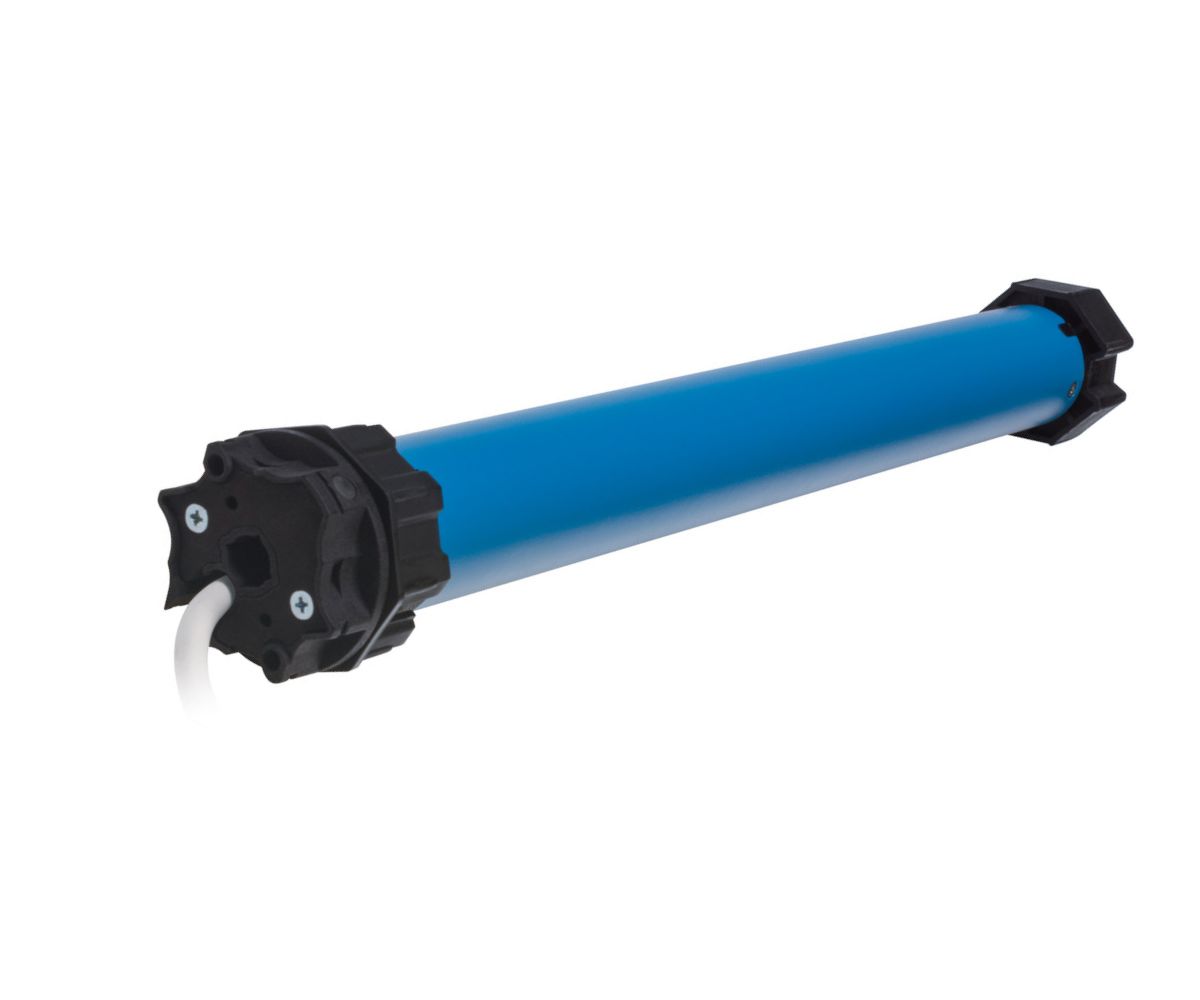

Rademacher RolloTube M-line Medium MLIM
Der RolloTube M-line Small (MLIM 10/16PZ, MLIM 20/16PZ, MLIM 30/16PZ, MLIM 40/16PZ, MLIM 50/12PZ ) ist ein selbstlernender Rohrmotor mit Sanftanschlag.
Durch Plug & Play kann er besonders zeit- und kostensparend installiert werden, denn der Rohrmotor erfordert kein Einlernen der Endpunkte und keine Lernfahrt. Erforderlich für das Selbstlernen sind lediglich starre Wellenverbinder oder Befestigungsfedern sowie Stopper oder eine Stopperleiste. Ob starre Wellenverbinder oder Befestigungsfedern verwendet wurden, erkennt der Motor automatisch. Der Motor hat eine exakte Positionserfassung und Drehmomentüberwachung und schützt dank integrierter Blockiererkennung in beide Laufrichtungen den Behang vor Schäden. Des Weiteren verfügt der Motor über eine besonders sensible und schonende Hinderniserkennung. Der Motor ist zudem parallel schaltbar und verfügt über einen rastbaren Universal-Motorkopf, welcher eine Montage ohne Werkzeug ermöglicht sowie eine hohe Kompatibilität zu anderen Systemen gewährleistet. Der RolloTube M-line hat ein steckbares Kabel und wird mit einem PVC-Anschlusskabel mit einer Länge von 2,5m ausgeliefert. Weitere Anschlusskabel (5m/10m) sind als Zubehör erhältlich. Voradaptiert ist er für eine Achtkantstahlwelle mit der Schlüsselweite 60. Mit dem erhältlichen Zubehör kann er ebenso für Achtkantstahlwellen mit den Schlüsselweiten 50 und 70, Rundwellen mit einem Durchmesser von 50, 60, 63 und 70 mm, Nutrohre mit Flachnut mit einem Durchmesser von 63 mm, Nutrohre mit Flach-/Rund-/MHZ-Nut mit einem Durchmesser von 70 und 78 mm, Nutrohre mit Flach-/Rundnut mit einem Durchmesser von 85 mm, Siralwellen mit einem Durchmesser von 50 mm und die Eckermann Profilwelle mit einem Durchmesser von 65 mm adaptiert werden. Der Rohrmotor ist mit einem Drehmoment von 10 Nm (Drehzahl 16 U/min), 20 Nm (Drehzahl 16 U/min), 30 Nm (Drehzahl 16 U/min), 40 Nm (Drehzahl 16 U/min) und 50 Nm (Drehzahl 12 U/min) erhältlich.
Funktionsübersicht RolloTube Rohmotoren
| Produktmerkmale MLIM Antriebe | |
|---|---|
Plug & Play:
|
|
Alternativ sind Endpunkte manuell einstellbar:
|
|
| Sanftanschlag schont das gesamte System | |
| Exakte Positionserfassung und Drehmomentüberwachung | |
| Blockiererkennung in beide Laufrichtungen | |
| Steckbares Kabel / 2,5 m Anschlusskabel aus PVC beiligend / Weitere Anschlusslängen (5 m/10 m als optional erhältlich) | |
| Parallel schaltbar | |
| Rastbarer Universal-Motorkopf ermöglicht Montage ohne Werkzeug und gewährleistet hohe Kompatibilität zu anderen Systemen | |
| Einfacher Betrieb des Rollladenantriebs über Zeitschaltuhren, Funkaktoren oder handelsüblichen Rollladenschalter | |
| Plug & Play auch bei Verwendung von Befestigungsfedern und Stoppern/Stopperleiste | |
| Automatische Erkennung, ob starre Wellenverbinder oder Befestigungsfedern montiert sind | |
| Automatischer Behanglängenausgleich (bei selbstgelernten Endpunkten) | |
| Sensible und schonende Hinderniserkennung | |
| Deaktivierung des Freilaufs führt zur Umwandlung des M-line zu einem C-line Motor |
| Elektrische Daten | |||||
|---|---|---|---|---|---|
| Motortyp | Drehmoment | Art. Nr.: neu | Art. Nr.: alt | Stromaufnahme | Leistungsaufnahme |
| MLIM 10/16PZ | 10 Nm | 26601055 | 27601005 | 0,49 A | 112 Watt |
| MLIM 20/16PZ | 20 Nm | 26602055 | 27602005 | 0,64 A | 145 Watt |
| MLIM 30/16PZ | 30 Nm | 26603055 | 27603005 | 0,83 A | 191 Watt |
| MLIM 40/16PZ | 40 Nm | 26604055 | 27604005 | 0,86 A | 198 Watt |
| MLIM 50/12PZ | 50 Nm | 26605055 | 27605005 | 0,89 A | 205 Watt |
|
|
|
|
|
|
|

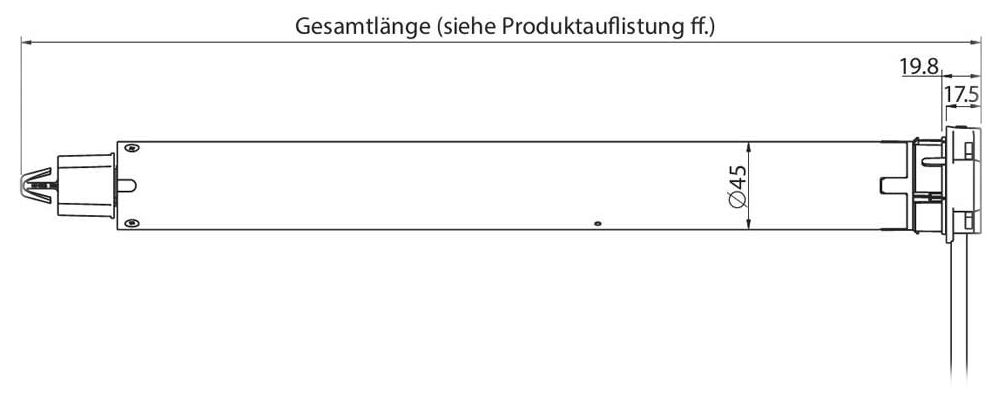

| Drehmoment | Geschwindigkeit | Abmessungen | |||
| 10 Nm | 16 U/min | 487 mm | |||
| 20 Nm | 16 U/min | 487 mm | |||
| 30 Nm | 16 U/min | 546 mm | |||
| 40 Nm | 16 U/min | 546 mm | |||
| 50 Nm | 12 U/min | 546 mm | |||
|
|
|
|
|
|
|
| Rohrdurchmesser | 45 mm | Kabellänge | 2,5 m | ||
| Stromversorgung | 230/50 V Hz | ||||
| Schutzart | IP 44 | ||||
bei Standardauswahl
1 x RolloTube I-line MLIM (Drehmoment nach Wahl)
1 x Anschlussleitung 2,5 Meter
1 x Adapter und Mitnehmer für Achtkantwelle SW 60 | Art. Nr.: 93600738
1 x Click-Fertigkastenlager Art. Nr.: 94401504
| ► Im Lieferumfang | |

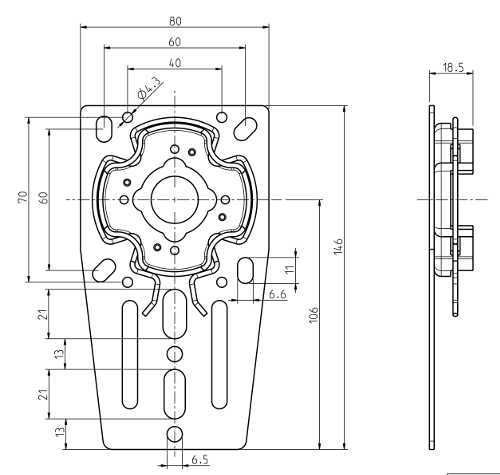

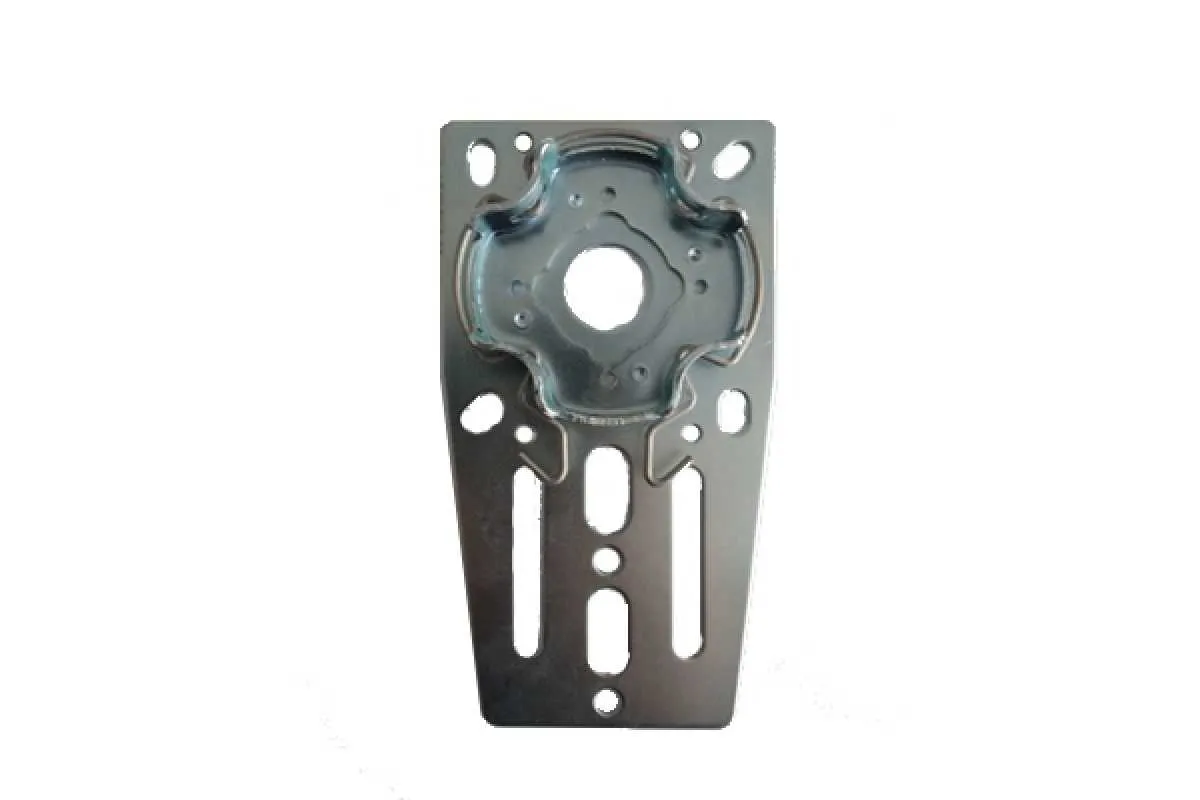

| Click-Fertigkastenlager höhenverstellbar |
|
 |
|
| Art. NR.: 94401504 |
