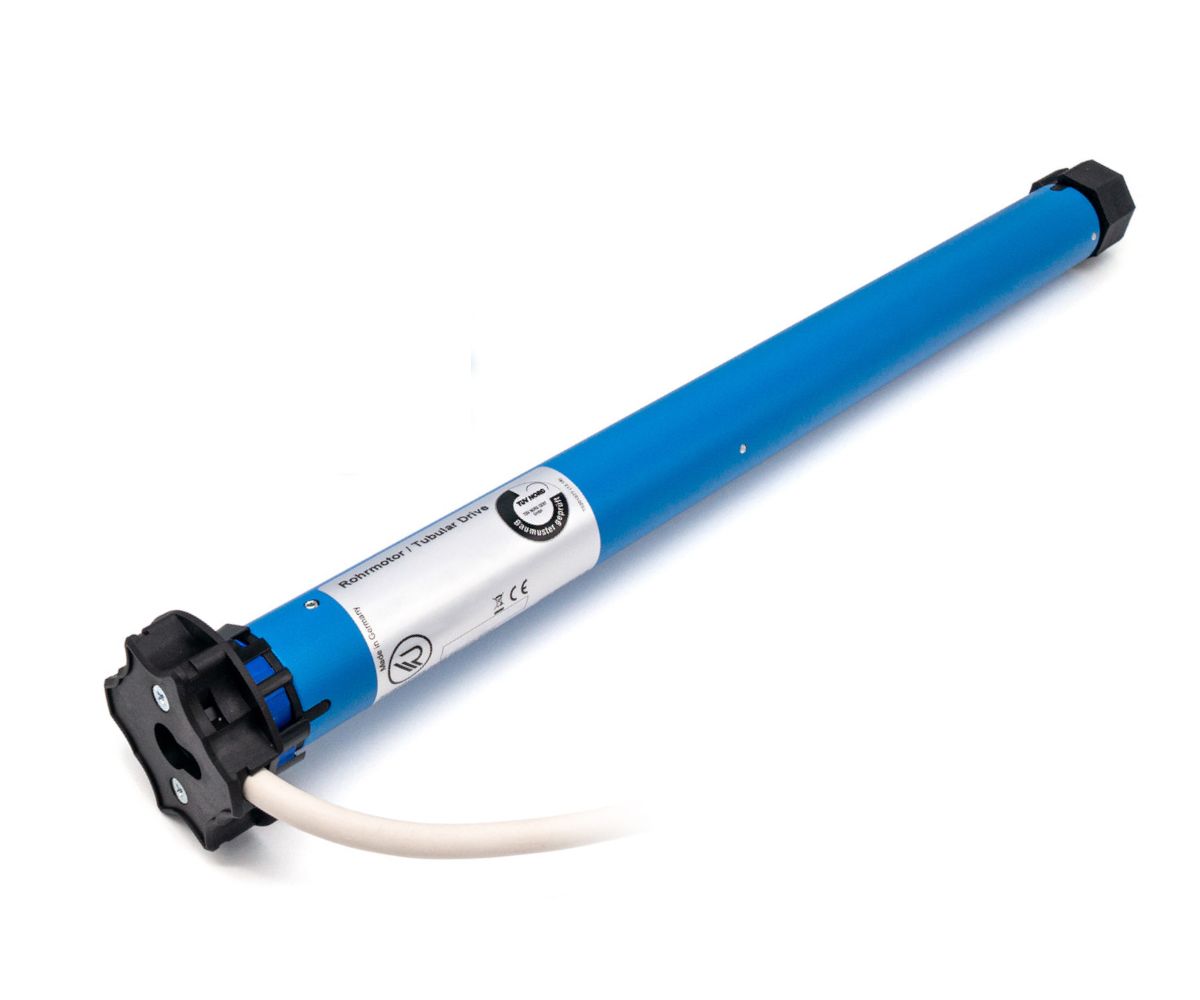

Rademacher RolloTube M-line Small MLIS






Der RolloTube M-line Small (MLIS 06/28PZ, MLIS 10/16PZ) ist ein selbstlernender Rohrmotor mit Sanftanschlag.
Durch Plug & Play kann er besonders zeit- und kostensparend installiert werden, denn der Rohrmotor erfordert kein Einlernen der Endpunkte und keine Lernfahrt. Erforderlich für das Selbstlernen sind lediglich starre Wellenverbinder oder Befestigungsfedern sowie Stopper oder eine Stopperleiste. Ob starre Wellenverbinder oder Befestigungsfedern verwendet wurden, erkennt der Motor automatisch. Der Motor hat eine exakte Positionserfassung und Drehmomentüberwachung und schützt dank integrierter Blockiererkennung in beide Laufrichtungen den Behang vor Schäden. Des Weiteren verfügt der Motor über eine besonders sensible und schonende Hinderniserkennung. Der Motor ist zudem parallel schaltbar und verfügt über einen rastbaren Universal-Motorkopf, welcher eine Montage ohne Werkzeug ermöglicht sowie eine hohe Kompatibilität zu anderen Systemen gewährleistet. Der RolloTube M-line hat ein steckbares Kabel und wird mit einem PVC-Anschlusskabel mit einer Länge von 2,5m ausgeliefert. Weitere Anschlusskabel (5m/10m) sind als Zubehör erhältlich. Voradaptiert ist er für eine Achtkantstahlwelle mit der Schlüsselweite 40. Mit dem erhältlichen Zubehör kann er ebenso für Achtkantstahlwellen mit den Schlüsselweiten 50 und 60, Rundwellen mit einem Durchmesser von 40 und 50 mm und Siralwellen mit einem Durchmesser von 50 mm adaptiert werden. Der Rohrmotor ist mit einem Drehmoment von 6 Nm (Drehzahl 28 U/min) und 10 Nm (Drehzahl 16 U/min) erhältlich. Wichtiger Hinweis zur Montage ► hier.
Funktionsübersicht RolloTube Rohmotoren
Endlageneinstellung
Endposition | feste Position | Drehmomend |
Selbstlernend (ab Werk)
|
|
|
|
|
![]() |
![]() |
![]() |
![]() |
|
|
|
|
![]() |
![]() |
![]() |
![]() |
|
|
|
|
¹ = Anschlagstoppfen, Winkelleiste erforderlich | |||
² = Antrieb erkennt automatisch ob starre Wellenverbinder oder Befestigungsfedern montiert sind. | |||
³ = Einstellung über Setztaste am Motorkopf oder mit Universal-Einstellkabel. | |||
|
|||
Endlagen über eingelernten Sender oder Setztaste einstellbar. Zum laden der Werkseinstellung Universal-Einstellkabel verwenden.
|
|||
|
Produktmerkmale MLIS Antriebe | |
---|---|
Plug & Play:
|
|
Alternativ sind Endpunkte manuell einstellbar:
|
|
Sanftanschlag schont das gesamte System | |
Exakte Positionserfassung und Drehmomentüberwachung | |
Blockiererkennung in beide Laufrichtungen | |
Steckbares Kabel / 2,5 m Anschlusskabel aus PVC beiligend / Weitere Anschlusslängen (5 m/10 m als optional erhältlich) | |
Parallel schaltbar | |
Rastbarer Universal-Motorkopf ermöglicht Montage ohne Werkzeug und gewährleistet hohe Kompatibilität zu anderen Systemen | |
Einfacher Betrieb des Rollladenantriebs über Zeitschaltuhren, Funkaktoren oder handelsüblichen Rollladenschalter | |
Automatische Erkennung, ob starre Wellenverbinder oder Befestigungsfedern montiert sind | |
Automatischer Behanglängenausgleich (bei selbstgelernten Endpunkten) | |
Sensible und schonende Hinderniserkennung | |
Deaktivierung des Freilaufs führt zur Umwandlung des M-line zu einem C-line Motor | |
Bei diesen Motoren mit Blockiererkennung ist es wichtig, dass ihre Rollladenwelle mit 40mm Schlüsselweite eine außenliegende Falz besitzt. Stahlwellen mit innenliegender Falz können den Motor beschädigen und die Funktion der Blockiererkennung durch schleifen des Motors an der Falz beeinträchtigen. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen. |
![]() |
Bedienungsanleitung
Kurzanleitung
Auswahlhilfe



Elektrische Daten | |||||
---|---|---|---|---|---|
Motortyp | Drehmoment | Art. Nr.: neu | Art. Nr.: alt | Stromaufnahme | Leistungsaufnahme |
MLIS 06/28PZ | 6 Nm | 26400655 | 27400605 | 0,53 A | 121 Watt |
MLIS 10/16PZ | 10 Nm | 26401055 | 27401005 | 0,53 A | 121 Watt |
|
|
|
|
|
|

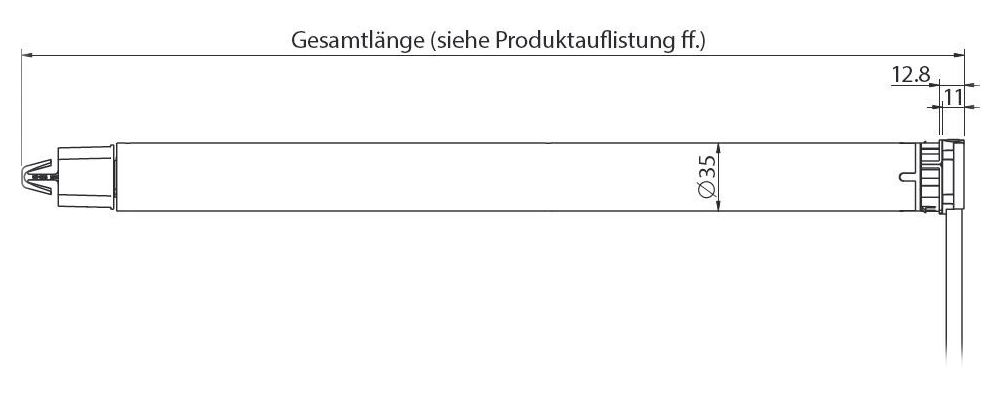

Drehmoment | Geschwindigkeit | Abmessungen | |||
6 Nm | 28 U/min | 485 mm | |||
10 Nm | 16 U/min | 485 mm | |||
|
|
|
|
|
|
Rohrdurchmesser | 35 mm | Kabellänge | |||
Stromversorgung | 230/50 V Hz | 2,5 m | |||
Schutzart | IP 44 | 2,5 m |

1 x RolloTube I-line MLIS (Drehmoment nach Wahl)
1 x Anschlussleitung 2,5 Meter
1 x Adapter und Mitnehmer für Achtkantwelle SW 40 | Art. Nr.: 93400718

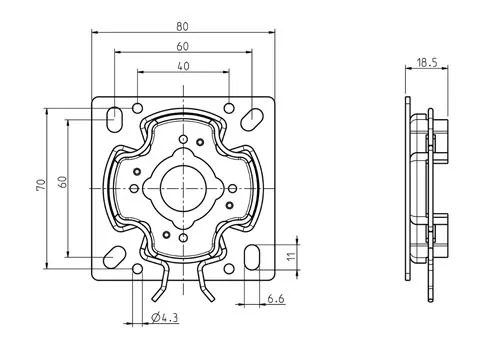

1 x Universalantriebslager zur Befestigung am Mauerwerk oder in Vorbau-/Aufsatzelementen Art. Nr.: 94401505
1 x Adapter für Click-Antriebslager Art. Nr.: 94401500
