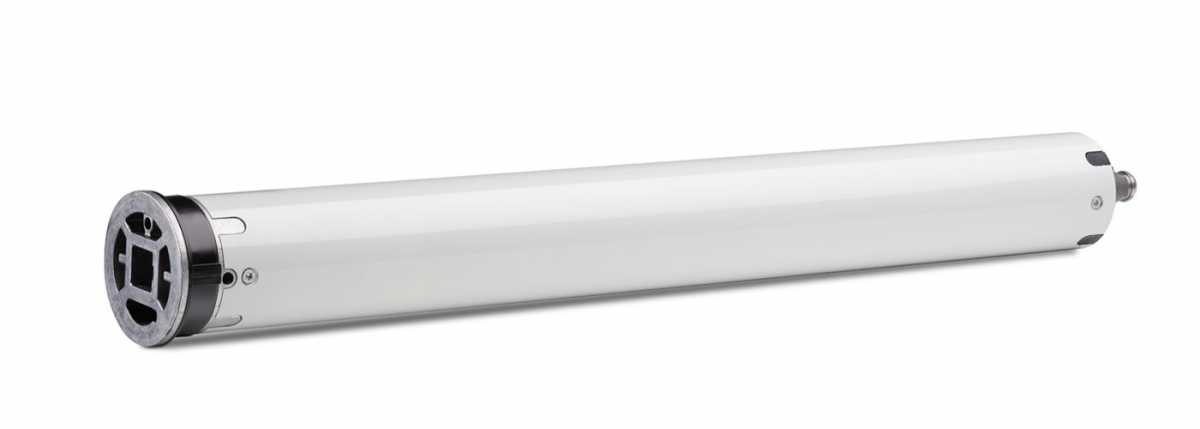

elero SunTop L RH Markisenantrieb
elero Rohrantrieb SunTop L RH für textilen Sonnenschutz für Wickelwellen ab Ø 60 mm | RevoLine L-Antriebe – Kraftpakete mit viel Gefühl!
Die RevoLine-Antriebe bewegen Rollläden und Markisen mit hoher Präzision und Feingefühl. Eine Drehmomentreduzierung gewährleistet eine sanfte Anschlagsfahrt. Dadurch verringert sich die Krafteinwirkung und die Lebensdauer der Behänge erhöht sich. Die Baugröße L ist verfügbar mit Drehmomenten von bis zu 80 Nm, in Abstufungen von 40 Nm, 60 Nm und 80 Nm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet.
Die RevoLine-Antriebe bewegen Rollläden und Markisen mit hoher Präzision und Feingefühl. Eine Drehmomentreduzierung gewährleistet eine sanfte Anschlagsfahrt. Dadurch verringert sich die Krafteinwirkung und die Lebensdauer der Behänge erhöht sich. Die Baugröße L ist verfügbar mit Drehmomenten von bis zu 80 Nm, in Abstufungen von 40 Nm, 60 Nm und 80 Nm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet.
Wichtig:
Bitte 16 x 16 mm Vierkantbolzen: Art-Nr. 233751501 im Dropdown Motorlager mit bestellen – ohne diesen kann der Motor nicht am vorhandenen Markisenlager mit 16 x 16 mm Aufnahme befestigt werden.
Bitte 16 x 16 mm Vierkantbolzen: Art-Nr. 233751501 im Dropdown Motorlager mit bestellen – ohne diesen kann der Motor nicht am vorhandenen Markisenlager mit 16 x 16 mm Aufnahme befestigt werden.
Produktbesonderheiten
 Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
|
| Intelligente Kraftmessung |
| Endlagen, sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
Markisen sind als funktionaler und dekorativer Sonnenschutz für Balkon oder Terrasse weit verbreitet.
Textile Beschattungen benötigen im Vergleich zu anderen Anwendungen besonders sensible Antriebe. Entsprechend wurde bei der neuen Antriebsgeneration RevoLine "Sun" besonderen Wert auf die Bedürfnisse von textilen Materialien gelegt. So strafft der Sun-Antrieb das Markisentuch besonders schonend und mit viel Fingerspitzengefühl. Eine lernende Kraftkurve setzt das Tuch immer nur der gerade erforderlichen Spannung aus. Das schont die Markisenanlage für jahrelangen störungsfreien Gebrauch.
Flexibel für alle Fälle
RevoLine Sun-Antriebe bewegen alle Arten von Markisen. Egal ob Kassetten-, Kasten-, offene Gelenkarm- oder Wintergartenmarkise – der RevoLine-Markisenantrieb lässt sich in alle Sonnenschutzanlagen einsetzen. Es stehen viele Drehmomente zur Verfügung und der Einbau und die Installation ist denkbar einfach. Kupplungen und Lager sind rastbar oder zum Stecken und Einklicken. Zum Einlernen der Endlagen genügt ein einmaliges Anfahren der Endpositionen.
Antriebstechnik
Maybachstr. 30
73278 Schlierbach
Deutschland
Tel. +49 7021 9539-0
www.elero.de
E-Mail: info.elero@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Art. Nr.: | Drehmoment | Geschwindigkeit | Abmessungen (C/D) | Stromaufnahme | Leistungsaufnahme |
| SunTop L40 RH | 362230001 | 40 Nm | 14 U/Min | 563 / 546 mm | 1,45 A | 3330Watt |
| SunTop L 60 RH | 362330001 | 60 Nm | 14 U/Min | 563 / 546 mm | 1,55 A | 356 Watt |
| SunTop L 80 RH | 362430001 | 80 Nm | 14 U/Min | 593 / 576 mm | 1,80 A | 415 Watt |
| SunTop L 100 RH | 362530001 | 100 Nm | 11 U/Min | 593 / 576 mm | 1,70 A | 390 Watt |
| SunTop L 120 RH | 362630001 | 120 Nm | 11 U/Min | 593 / 576 mm | 2,00 A | 460 Watt |
| Betriebsdauer min S2 | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 4 | 58 mm | 230/50 V Hz | IP44 | steckbar |
| ► Typ 1 | ► Typ 2 |
|
|
|
| Vierkantbolzen 16 x 16 mm | Sternlager inkl. Vierkantbolzen 16 x 16 mm |
 |
 |
| Art. Nr.: 233751501 | Art. Nr.: 131063501 / 233751501 |
| ► Typ 3 | |
|
|
|
| Wandanker inkl. Vierkantbolzen 16 x 16 mm | |
 |
|
| Art. Nr.: 133010801 / 233751501 |
PDF zum Ausdrucken finden Sie → HIER
Weitere einzeln bestellbare Adaptersets finden Sie HIER.
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||
| Art. Nr.: 220240001 | Art. Nr.: 220380001 | ||
|
► Typ 3 |
► Typ 4 |
||
 |
 |
||
| Art. Nr.: 220230001 | Art. Nr.: 220250001 | ||
|
► Typ 5 |
► Typ 6 |
||
 |
 |
||
| Art. Nr.: 220260001 | Art. Nr.: 220270001 |
|
► Typ 7 |
► Typ 8 |
||
 |
 |
||
| Art. Nr.: 220220001 | Art. Nr.: 220210001 |
|
► Typ 9 |
► Typ 10 |
||
 |
 |
||
| Art. Nr.: 220310001 | Art. Nr.: 220360001 | ||
|
► Typ 11 |
► Typ 12 |
||
 |
 |
||
| Art. Nr.: 131170901 | Art. Nr.: 220200001 | ||
|
► Typ 13 |
► Typ 14 |
||
 |
 |
||
| Art. Nr.: 220290001 | Art. Nr.: 220330001 | ||
|
► Typ 15 |
► Typ 16 |
||
 |
 |
||
| Art. Nr.: 220320001 | Art. Nr.: 220350001 | ||
|
► Typ 17 |
► Typ 18 |
||
 |
 |
||
| Art. Nr.: 220370001 | Art. Nr.: 220280001 |
|
► Typ 19 |
► Typ 20 |
||
 |
 |
||
| Art. Nr.: 220340001 | Art. Nr.: 220300001 |
1 x elero SunTop L RH (Drehmoment nach Wahl)
1 x Bedienungsanleitung
1 x Bedienungsanleitung
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)
- Betriebs- und Montageanleitung (2.09 MB)
